Podrobný popis

Nocpix M6T 25S – keď sa termovízia spojí s robotikou a umelou inteligenciou

Nocpix M6T 25S predstavuje úplne odlišný prístup k termovíznemu pozorovaniu. Namiesto klasického ručného prístroja využíva motoricky ovládanú kamerovú hlavu, ktorá sa dokáže automaticky otáčať, nakláňať a sledovať pohybujúce sa objekty v širokom okolí.

Systém patrí do modelového radu MT (Motorized Thermal), ktorý výrobca vyvinul predovšetkým pre poľovnícke pozorovanie, monitorovanie zveri a použitie na vozidlách.

Jeho najväčšou prednosťou je schopnosť kombinovať kvalitné termovízne zobrazenie s automatizovaným vyhľadávaním a sledovaním.

Používateľ tak nemusí neustále manuálne prehľadávať krajinu pomocou ďalekohľadu alebo monokulára. Kamera môže vykonávať automatickú obhliadku určeného priestoru a pomáhať pri vyhľadávaní tepelných objektov.

Vďaka kompaktnej konštrukcii je možné systém využívať na vhodných vozidlových držiakoch aj na stabilných pozorovacích stanoviskách.

Termovízny senzor 640 × 512 px – vysoká citlivosť a kvalitný obraz

Základom termovízneho systému Nocpix M6T 25S je nechladený termovízny senzor s rozlíšením 640 × 512 pixelov a veľkosťou pixelu 12 μm.

Vysoké rozlíšenie poskytuje dobrú úroveň detailov pri pozorovaní zvierat a ďalších tepelných objektov v teréne.

Mimoriadne dôležitým parametrom je tepelná citlivosť NETD ≤ 15 mK. Táto hodnota vyjadruje schopnosť senzora rozlišovať veľmi malé rozdiely teplôt.

Nižšia hodnota NETD je výhodná najmä pri pozorovaní počas zvýšenej vlhkosti, hmly, dažďa alebo v prostredí, kde majú objekty a ich okolie podobnú teplotu.

Objektív s ohniskovou vzdialenosťou 25 mm a svetelnosťou F1.0 poskytuje široké zorné pole 17,5° × 14°, ktoré je veľmi vhodné na vyhľadávanie objektov vo väčšej oblasti.

Obnovovacia frekvencia 50 Hz zabezpečuje plynulé vykresľovanie pohybu pri sledovaní zveri aj pri pohybe samotnej kamery.

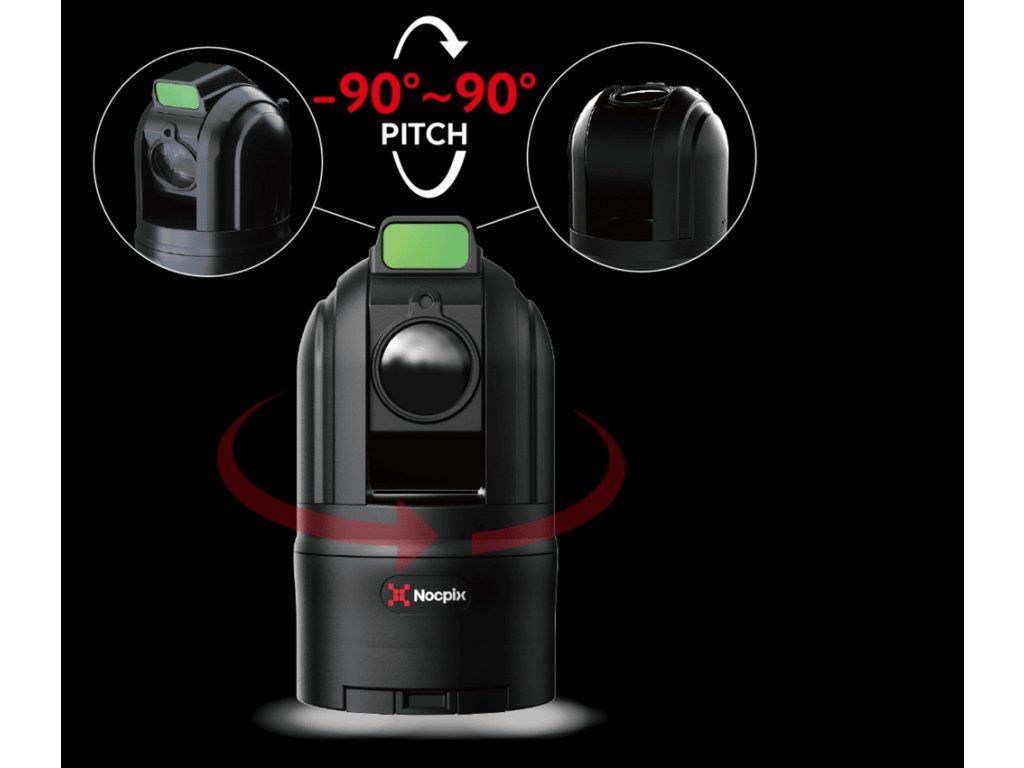

Panoramatická rotácia 360° – rozsiahle pokrytie pozorovaného priestoru

Jednou z najvýraznejších vlastností modelu M6T 25S je jeho motoricky ovládaná kamerová hlava.

Horizontálny mechanizmus umožňuje nepretržitú rotáciu v rozsahu 360°, zatiaľ čo vertikálne naklápanie pracuje v rozsahu −90° až +90°.

Toto riešenie umožňuje sledovať priestor vo všetkých smeroch bez potreby fyzického otáčania celého zariadenia.

V praxi tak môže kamera monitorovať okolie vozidla, otvorené lúky, okraje lesov alebo iné rozsiahle pozorovacie oblasti.

Na rozdiel od pevne umiestnených termovíznych kamier dokáže M6T 25S automaticky meniť smer pozorovania a sledovať objekty aj mimo pôvodného zorného poľa.

Skutočné pokrytie priestoru samozrejme závisí od umiestnenia kamery a prekážok v okolí.

Umelá inteligencia YOLOv5 – automatická detekcia a sledovanie zveri

Najzaujímavejšou technologickou vlastnosťou zariadenia je integrovaný systém umelej inteligencie.

M6T 25S využíva algoritmus hlbokého učenia YOLOv5 (You Only Look Once) s deklarovaným výpočtovým výkonom 2 TOPS.

Algoritmus analyzuje termovízny obraz v reálnom čase a dokáže automaticky vyhľadávať objekty, ktoré zodpovedajú naučeným vizuálnym charakteristikám.

Rozpoznané objekty sú na obrazovke označené grafickým rámčekom, ktorý používateľovi pomáha pri ich lokalizácii.

Po aktivovaní automatického sledovania môže kamera meniť smer natočenia tak, aby vybraný objekt zostával v zornom poli.

Systém tým výrazne znižuje potrebu neustáleho manuálneho ovládania pozorovacej kamery.

Dôležité je, že AI rozpoznávanie nie je neomylné. Jeho spoľahlivosť ovplyvňuje vzdialenosť, veľkosť objektu, vegetácia, viditeľnosť a podmienky prostredia. Automatická klasifikácia preto nenahrádza vizuálne potvrdenie používateľom.

Automatická hliadka – až 8 prednastavených pozícií

Nocpix M6T 25S podporuje uloženie až ôsmich prednastavených pozorovacích bodov.

Používateľ môže určiť konkrétne smery, ktoré chce pravidelne kontrolovať, napríklad jednotlivé okraje lúky, lesnú cestu alebo ďalšie miesta so zvýšeným výskytom zveri.

Po aktivovaní automatického režimu kamera postupne prechádza medzi uloženými pozíciami a vykonáva opakovanú kontrolu priestoru.

Tento spôsob monitorovania je mimoriadne praktický najmä pri dlhodobom stacionárnom pozorovaní, keď nie je potrebné neustále manuálne meniť smer kamery.

Dvojosová stabilizácia – pozorovanie aj pri pohybe vozidla

Systém využíva dvojosovú stabilizáciu, ktorá pomáha kompenzovať zmeny polohy spôsobené pohybom alebo vibráciami.

Výrobca deklaruje automatickú korekciu odchýlok vyvolaných nerovnosťami vozovky a ďalšími vonkajšími vplyvmi.

To prináša významnú výhodu pri mobilnom pozorovaní, napríklad počas pomalej jazdy po poľnej alebo lesnej ceste.

Stabilizácia však neznamená úplné odstránenie všetkých otrasov. Výsledná kvalita obrazu závisí aj od spôsobu uchytenia kamery, rýchlosti pohybu a charakteru terénu.

Mimoriadne tichý bezkefový pohon

Nocpix M6T 25S využíva bezkefové elektromotory s konštrukciou optimalizovanou na nízku hlučnosť.

Oproti klasickým motorickým systémom s mechanickými prevodmi ponúka toto riešenie plynulý chod a obmedzenie prevádzkového hluku.

Tiché otáčanie a naklápanie kamerovej hlavy je dôležité najmä pri pozorovaní voľne žijúcich zvierat, ktoré môžu citlivo reagovať na neobvyklé zvuky.

Kamera je navrhnutá na nenápadnú prevádzku, hoci bez uvedenej hodnoty hlučnosti nemožno označovať jej činnosť za absolútne nehlučnú.

Integrovaný laserový diaľkomer – meranie až do 1 200 metrov

Zariadenie obsahuje integrovaný laserový diaľkomer s maximálnym deklarovaným dosahom 1 200 metrov.

Táto funkcia umožňuje používateľovi získať informáciu o vzdialenosti pozorovaného objektu bez potreby samostatného meracieho zariadenia.

Laserový diaľkomer je mimoriadne užitočný pri pozorovaní rozsiahleho otvoreného terénu, kde môže byť vizuálne odhadovanie vzdialeností nepresné.

Skutočný merací dosah sa môže meniť podľa veľkosti a odrazivosti cieľa, atmosférických podmienok a ďalších okolností.

Wi-Fi a káblové pripojenie – živý obraz na mobilnom zariadení

Na rozdiel od klasických termovíznych monokulárov nevyužíva M6T 25S integrovaný okulár určený na priame pozorovanie.

Obraz sa prenáša do kompatibilného externého zariadenia, napríklad smartfónu alebo tabletu.

K dispozícii sú dva základné spôsoby komunikácie:

• Wi-Fi pripojenie: umožňuje bezdrôtové ovládanie a sledovanie živého termovízneho obrazu cez kompatibilnú aplikáciu Nocpix.

• Káblové pripojenie: poskytuje stabilnejšie spojenie, vhodné najmä na použitie vo vozidle alebo pri stacionárnej inštalácii.

Obraz tak možno sledovať pohodlne z interiéru vozidla bez potreby neustáleho manipulovania so samotnou kamerou.

Zariadenie podporuje fotografovanie, záznam videa aj zvuku a disponuje internou pamäťou s kapacitou 8 GB.

Vymeniteľný akumulátor a externé 12 V napájanie

M6T 25S využíva nabíjateľný akumulátor typu 18650 s deklarovanou kapacitou 3 200 mAh.

Výdrž pri prevádzke na batériu dosahuje podľa údajov dodávateľa približne 7 hodín.

Pre dlhodobejšie monitorovanie je možné využiť externé napájanie 12 V DC prostredníctvom príslušného káblového pripojenia.

To je praktické najmä pri inštalácii na vozidlo alebo pevné pozorovacie stanovisko, kde nie je žiaduce pravidelne prerušovať prevádzku kvôli výmene batérie.

Kompaktná konštrukcia a ochrana IP56

Napriek motorickému pohonu, termovíznemu senzoru, laserovému diaľkomeru a elektronickým systémom zostáva zariadenie kompaktné.

S rozmermi približne 80 × 147 mm a hmotnosťou 890 gramov bez batérie je vhodné na mobilné použitie.

Stupeň krytia IP56 zabezpečuje ochranu proti prachu v množstve, ktoré by negatívne ovplyvnilo funkčnosť, a proti silným prúdom vody.

Zariadenie tak dokáže pracovať v náročných vonkajších podmienkach, ale nie je určené na ponáranie do vody.

Detekcia, rozpoznanie a identifikácia – čo dokáže Nocpix M6T 25S?

Detekcia znamená, že zariadenie dokáže zachytiť prítomnosť tepelného objektu v pozorovanom priestore. Nemusí však byť možné určiť, či ide o človeka, zviera alebo iný zdroj tepla.

Rozpoznanie predstavuje vyššiu úroveň pozorovania, pri ktorej je možné určiť všeobecnú kategóriu objektu, napríklad rozlíšiť človeka od väčšieho zvieraťa.

Identifikácia znamená schopnosť rozlíšiť podrobnejšie charakteristické znaky objektu, ktoré môžu umožniť jeho konkrétnejšie určenie.

Tieto vzdialenosti závisia od použitých metodík, veľkosti cieľa, počasia, teplotného kontrastu a kvality termovízneho zobrazenia. Pri AI systéme navyše nejde automaticky o vzdialenosti, na ktorých algoritmus spoľahlivo rozpozná a sleduje konkrétny druh zveri.

Dôležité upozornenie: Globálna stránka výrobcu uvádza detekciu 1 300 m pre cieľ s rozmermi 1,7 × 0,5 m pri deklarovanej pravdepodobnosti detekcie 99 %. Do hlavnej technickej tabuľky preto používame hodnotu 1 300 m, ktorá zodpovedá aj dodávateľovi.

Technické parametre – Nocpix M6T 25S

Termovízny senzor a optika

Motorický systém a umelá inteligencia

Multimédiá a komunikácia

Konštrukcia a napájanie

Parametre vychádzajú z oficiálnych materiálov Nocpix, používateľského návodu a podkladov dodávateľa.

Hlavné výhody Nocpix M6T 25S

• 360° panoramatické pozorovanie – nepretržitá horizontálna rotácia s motorickým naklápaním.

• Umelá inteligencia YOLOv5 – automatické vyhľadávanie a sledovanie tepelných objektov.

• 640 × 512 px a NETD ≤ 15 mK – kvalitný termovízny obraz s vysokou tepelnou citlivosťou.

• Dvojosová stabilizácia – vhodná aj na pozorovanie z pohybujúceho sa vozidla.

• Až 8 pozorovacích pozícií – automatizované monitorovanie vybraných miest.

• Laserový diaľkomer 1 200 m – meranie vzdialenosti priamo kamerou.

• Wi-Fi a káblový prenos – živý obraz na kompatibilnom externom displeji.

• Tichý bezkefový pohon – plynulá prevádzka s nízkou hlučnosťou.

• Externé 12 V napájanie – praktické pri dlhodobej prevádzke.

Záver

Nocpix M6T 25S je technologicky vyspelý pozorovací systém, ktorý posúva termovíziu od manuálneho vyhľadávania k inteligentnému a automatizovanému monitorovaniu priestoru.

Jeho prednosťou nie je iba kvalitný termovízny obraz, ale predovšetkým schopnosť samostatne vykonávať panoramatické prehľadávanie terénu, vyhľadávať objekty a sledovať ich pohyb.

Kombinácia motorickej rotácie 360°, umelej inteligencie, stabilizácie, laserového diaľkomera a flexibilných možností pripojenia robí z modelu M6T 25S zaujímavé riešenie pre náročných poľovníkov, pozorovateľov prírody aj ďalšie aplikácie vyžadujúce mobilné termovízne monitorovanie.
